1 概念

智能制造源于人工智能的研究。一般認為智能是知識和智力的總和，前者是智能的基礎，后者是指獲取和運用知識求解的能力。智能制造應當包含智能制造技術和智能制造系統，智能制造系統不僅能夠在實踐中不斷地充實知識庫，具有自學習功能，還有搜集與理解環境信息和自身的信息，并進行分析判斷和規劃自身行為的能力。

目前，國際和國內都尚且沒有關于智能制造的準確定義，但剛剛發布的《智能制造發展規劃（2016-2020年）》給出了一個比較全面的描述性定義：智能制造是基于新一代信息通信技術與先進制造技術深度融合，貫穿于設計、生產、管理、服務等制造活動的各個環節，具有自感知、自學習、自決策、自執行、自適應等功能的新型生產方式。推動智能制造，能夠有效縮短產品研制周期、提高生產效率和產品質量、降低運營成本和資源能源消耗，并促進基于互聯網的眾創、眾包、眾籌等新業態、新模式的孕育發展。智能制造具有以智能工廠為載體，以關鍵制造環節智能化為核心，以端到端數據流為基礎，以網絡互聯為支撐等特征，這實際上指出了智能制造的核心技術、管理要求、主要功能和經濟目標，體現了智能制造對于我國工業轉型升級和國民經濟持續發展的重要作用。

2 智能工廠

智能工廠是實現智能制造的載體。在智能工廠中通過生產管理系統、計算機輔助工具和智能裝備的集成與互操作來實現智能化、網絡化分布式管理，進而實現企業業務流程與工藝流程的協同，以及生產資源（材料、能源等）在企業內部及企業之間的動態配置。

智能工廠包括以下方面：

1）計算機輔助工具；

2）計算機仿真工具；

3）工廠/車間業務與生產管理系統；

4）智能裝備；

5）新一代信息技術。

如圖1所示。

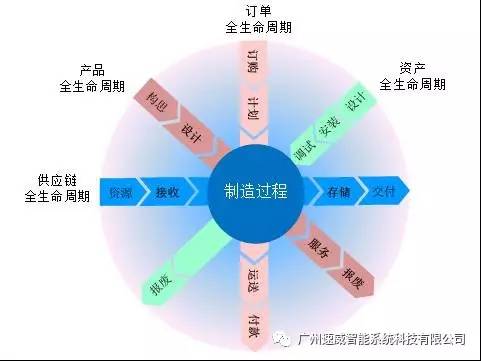

圖1：智能制造生命周期管理

下面介紹了幾個智能工廠中的“智能”生產場景。

場景1：設計/制造一體化。在智能化較好的航空航天制造領域，采用基于模型定義（MBD）技術實現產品開發，用一個集成的三維實體模型完整地表達產品的設計信息和制造信息（產品結構、三維尺寸、BOM等），所有的生產過程包括產品設計、工藝設計、工裝設計、產品制造、檢驗檢測等都基于該模型實現，這打破了設計與制造之間的壁壘，有效解決了產品設計與制造一致性問題。

場景2：供應鏈及庫存管理。企業要生產的產品種類、數量等信息通過訂單確認，這使得生產變得精確。例如：使用ERP或WMS（倉庫管理系統）進行原材料庫存管理，包括各種原材料及供應商信息。當客戶訂單下達時，ERP自動計算所需的原材料，并且根據供應商信息及時計算原材料的采購時間，確保在滿足交貨時間的同時使得庫存成本最低甚至為零。

場景3：質量控制。車間內使用的傳感器、設備和儀器能夠自動在線采集質量控制所需的關鍵數據；生產管理系統基于實時采集的數據，提供質量判異和過程判穩等在線質量監測和預警方法，及時有效發現產品質量問題。此外，產品具有唯一標識（條形碼、二維碼、電子標簽），可以以文字、圖片和視頻等方式追溯產品質量所涉及的數據，如用料批次、供應商、作業人員、作業地點、加工工藝、加工設備信息、作業時間、質量檢測及判定、不良處理過程等。

場景4：能效優化。采集關鍵制造裝備、生產過程、能源供給等環節的能效相關數據，使用MES系統或EMS（能源管理系統）系統對能效相關數據進行管理和分析，及時發現能效的波動和異常，在保證正常生產的前提下，相應地對生產過程、設備、能源供給及人員等進行調整，實現生產過程的能效提高。

3 制造環節智能化

網絡化是指使用相同或不同的網絡將工廠/車間中的各種計算機系統、智能裝備，甚至操作人員、物料、半成品和成品等連接起來，以實現設備與設備、設備與人、物料與設備之間的信息互通和良好交互。生產現場的智能裝備通過工業控制網絡連接，工業控制網絡包括現場總線（如PROFIBUS、CC-Link、Modbus等）、工業以太網（如PROFINET、CC-LinkIE、Ethernet/IP、EtherCAT、POWERLINK、EPA等）、工業無線網（如WIA-PA、WIA-FA、WirelessHART、ISA100.11a等）等網絡技術。射頻識別（RFID）技術在智能工廠中也扮演重要角色，可實現產品在整個制造過程中的自動識別與跟蹤管理。車間/工廠的生產管理系統則直接使用以太網連接。此外，工廠網絡還要求與互聯網連接，通過大數據應用和工業云服務實現價值鏈企業協同制造、產品遠程診斷和維護等智能服務。

數字化是指借助于各種計算機工具，一方面在虛擬環境中對產品物體特征、生產工藝甚至工廠布局進行輔助設計和仿真驗證，例如：使用CAD（計算機輔助設計）進行產品二維、三維設計并生成數控程序G代碼，使用CAE（計算機輔助工程）對工程和產品進行性能與安全可靠性分析與驗證，使用CAPP（計算機輔助工藝設計）通過數值計算、邏輯判斷和推理等功能來制定和仿真零部件機械加工工藝過程，使用CAM（計算機輔助制造）進行生產設備管理控制和操作過程等；另一方面，對生產過程進行數字化管理，例如：使用CDD（通用數據字典）建立產品全生命周期數據集成和共享平臺，使用PDM管理產品相關信息（包括零件、結構、配置、文檔、CAD文件等），使用PLM進行產品全生命周期管理（產品全生命周期的信息創建、管理、分發和應用的一系列應用解決方案）等。

智能化可分為兩個階段，當前階段是面向定制化設計，支持多品種小批量生產模式，通過使用智能化的生產管理系統與智能裝備，實現產品全生命周期的智能管理，未來愿景則是實現狀態自感知、實時分析、自主決策、自我配置、精準執行的自組織生產。這就要求首先實現生產數據的透明化管理，各個制造環節產生的數據能夠被實時監測和分析，從而做出智能決策；其次要求生產線具有高度的柔性，能夠進行模塊化的組合，以滿足生產不同產品的需求。此外，還應提升產品本身的智能化，如提供友好的人機交互、語言識別、數據分析等智能功能，并且生產過程中的每個產品和零部件是可標識、可跟蹤的，甚至產品了解自己被制造的細節以及將被如何使用。

數字化、網絡化、智能化是保證智能制造實現“兩提升、三降低”經濟目標的有效手段。數字化確保產品從設計到制造的一致性，并且在制樣前對產品的結構、功能、性能乃至生產工藝都進行仿真驗證，極大地節約開發成本和縮短開發周期。網絡化通過信息橫縱向集成實現研究、設計、生產和銷售各種資源的動態配置以及產品全程跟蹤檢測，實現個性化定制與柔性生產同時提高了產品質量。智能化將人工智能融入設計、感知、決策、執行、服務等產品全生命周期，提高了生產效率和產品核心競爭力。

4 網絡互聯互通

智能制造的首要任務是信息的處理與優化，工廠/車間內各種網絡的互聯互通則是基礎與前提。沒有互聯互通和數據采集與交互，工業云、工業大數據都將成為無源之水。智能工廠/數字化車間中的生產管理系統（IT系統）和智能裝備（自動化系統）互聯互通形成了企業的綜合網絡。按照所執行功能不同，企業綜合網絡劃分為不同的層次，自下而上包括現場層、控制層、執行層和計劃層。圖2給出了符合該層次模型的一個智能工廠/數字化車間互聯網絡的典型結構。隨著技術的發展，該結構呈現扁平化發展趨勢，以適應協同高效的智能制造需求。

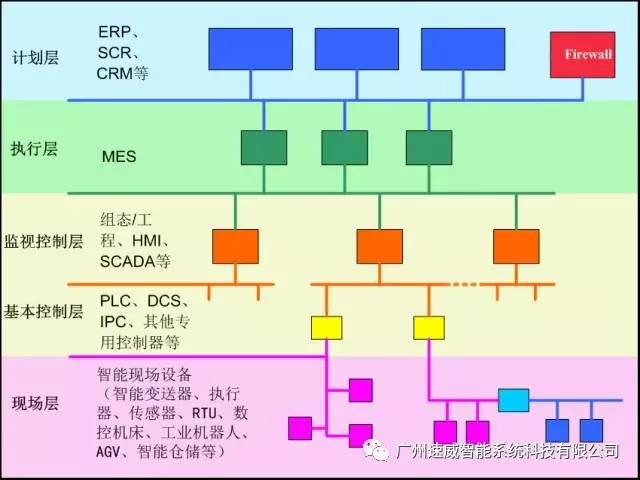

圖2：智能工廠/數字化車間典型網絡結構

智能工廠/數字化車間互聯網絡各層次定義的功能以及各種系統、設備在不同層次上的分配如下。

1）計劃層：實現面向企業的經營管理，如接收訂單，建立基本生產計劃（如原料使用、交貨、運輸），確定庫存等級，保證原料及時到達正確的生產地點，以及遠程運維管理等。企業資源規劃（ERP）、客戶關系管理（CRM）、供應鏈關系管理（SCM）等管理軟件在該層運行。

2）執行層：實現面向工廠/車間的生產管理，如維護記錄、詳細排產、可靠性保障等。制造執行系統（MES）在該層運行。

3）監控層：實現面向生產制造過程的監視和控制。按照不同功能，該層次可進一步細分為：

監視層：包括可視化的數據采集與監控（SCADA）系統、HMI（人機接口）、實時數據庫服務器等，這些系統統稱為監視系統；

控制層：包括各種可編程的控制設備，如PLC、DCS、工業計算機（IPC）、其他專用控制器等，這些設備統稱為控制設備；

4）現場層：實現面向生產制造過程的傳感和執行，包括各種傳感器、變送器、執行器、RTU（遠程終端設備）、條碼、射頻識別，以及數控機床、工業機器人、AGV（自動引導車）、智能倉儲等制造裝備，這些設備統稱為現場設備。

工廠/車間的網絡互聯互通本質上就是實現信息/數據的傳輸與使用，具體包含以下含義：物理上分布于不同層次、不同類型的系統和設備通過網絡連接在一起，并且信息/數據在不同層次、不同設備間的傳輸；設備和系統能夠一致地解析所傳輸信息/數據的數據類型甚至了解其含義。前者即指網絡化，后者需首先定義統一的設備行規或設備信息模型，并通過計算機可識別的方法（軟件或可讀文件）來表達設備的具體特征（參數或?qū)傩裕@一般由設備制造商提供。如此，當生產管理系統（如ERP、MES、PDM）或監控系統（如SCADA）接收到現場設備的數據后，就可解析出數據的數據類型及其代表的含義。

5 端到端數據流

智能制造要求各層次網絡集成和互操作打破原有的業務流程與過程控制流程相脫節的局面，使得分布于各生產制造環節的系統不再是“信息孤島”，數據/信息交換要求從底層現場層向上貫穿至執行層甚至計劃層網絡，使得工廠/車間能夠?qū)崟r(shí)監視現場的生產狀況與設備信息，并根據獲取的信息來優化和調整生產調度與資源配置。按照?qǐng)D2的智能工廠/數字化車間網絡結構，工廠/車間中可能的端到端數據流如圖3所示。

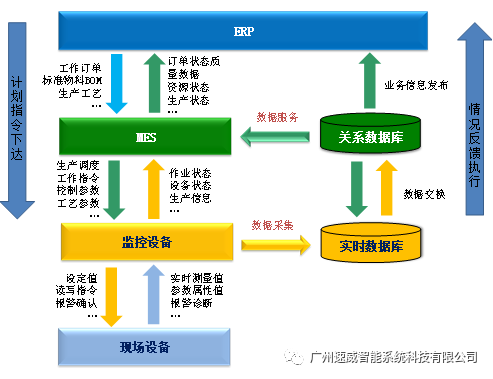

圖3：智能制造端到端數據流

具體包括：

1）現場設備與控制設備之間的數據流包括：交換輸入、輸出數據，如控制設備向現場設備傳送的設定值（輸出數據），以及現場設備向控制設備傳送的測量值（輸入數據）；控制設備讀寫訪問現場設備的參數；現場設備向控制設備發送診斷信息和報警信息；

2）現場設備與監視設備之間的數據流包括：監視設備采集現場設備的輸入數據；監視設備讀寫訪問現場設備的參數；現場設備向監視設備發送診斷信息和報警信息；

3）現場設備與MES/ERP系統之間的數據流包括：現場設備向MES/ERP發送與生產運行相關的數據，如質量數據、庫存數據、設備狀態等；MES/ERP向現場設備發送作業指令、參數配置等；

4）控制設備與監視設備之間的數據流包括：監視設備向控制設備采集可視化所需要的數據；監視設備向控制設備發送控制和操作指令、參數設置等信息；控制設備向監視設備發送診斷信息和報警信息；

5）控制設備與MES/ERP之間的數據流包括：MES/ERP將作業指令、參數配置、處方數據等發送給控制設備；控制設備向MES/ERP發送與生產運行相關的數據，如質量數據、庫存數據、設備狀態等；控制設備向MES/ERP發送診斷信息和報警信息；

6）監視設備與MES/ERP之間的數據流包括：MES/ERP將作業指令、參數配置、處方數據等發送給監視設備；監視設備向MES/ERP發送與生產運行相關的數據，如質量數據、庫存數據、設備狀態等；監視設備向MES/ERP發送診斷信息和報警信息。
